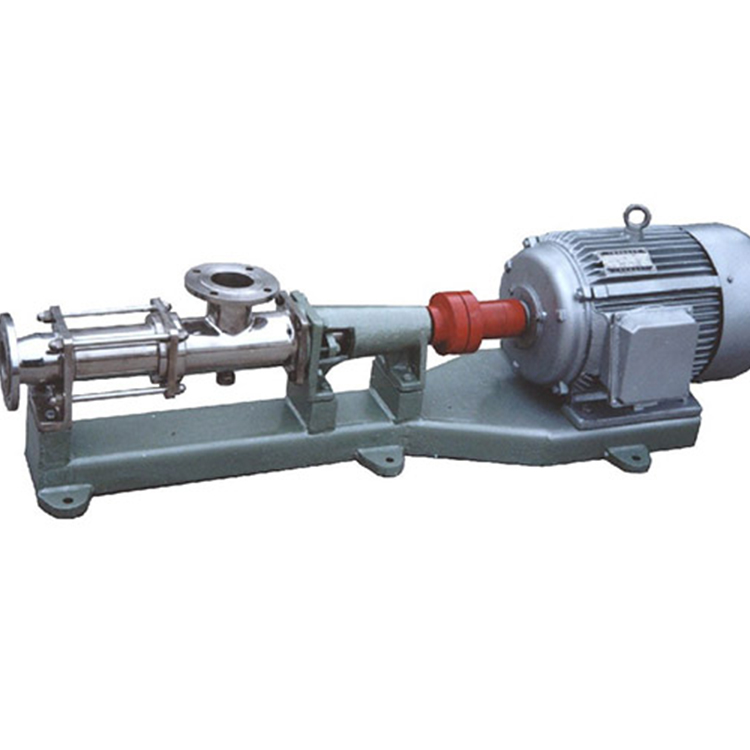

一、G型单螺杆泵产品概述
G型单螺杆泵因定子选用多种弹性材料制成，所以这种泵对高粘度达到80%流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比，广泛应用于食品冶金、造纸、印染、化工、化肥制药等工业部门使用.传动可采用联轴器直接传动，或采用高速电机，三角带，变速箱等装置变速。
二、G型单螺杆泵产品特点
泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持不变。压力稳定，因而不会产品涡流和搅动。每级泵的输出压力为0.6MPa—1.2MPa，扬程60m—120m(清水)，自吸高度一般在3m以上。
三、G系列不锈钢单螺杆泵型号意义:
FG50-1
F表示泵体和内部零件材料等过流部件全部为不锈钢材质
G表示单螺杆泵代号
50表示螺杆名义直径
1表示螺杆级数
四、单螺杆泵使用范围:
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m以上。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。
单螺杆泵结构紧凑，体积小，维修简便。对介质的适应性强，流量平稳，压力脉动小，自吸能力高。工作温度可达120℃，如果需输送120℃-350℃高温介质，可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。
1 出料腔 2 拉杆 3 螺杆胶套 4 螺杆轴 5 万向节总成 6 吸入口体
7 连节轴 8 填料器 9 填料压盖 10 轴承座 11 轴承盖 12 电机
13 连轴器 14 轴套 15 轴承 16 传动主轴 17 底座
单螺杆泵固定转速时的性能参数表
| 型号 | 流量 (m3/h) | 压力 (Mpa) | 允许最 高转数 (r/min) | 功率 (kw) | 必需汽 蚀余量 (m) | 进口 (mm) | 出口 (mm) | 允许颗 粒直径 (mm) | 允许纤 维长度 (mm) |
| G20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| G20-2 | 1.2 | 1.5 |
| G25-1 | 2 | 0.6 | 960 | 1.5 | 40 | 32 | 2 | 30 |
| G25-2 | 1.2 | 2.2 |
| G30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 |
| G30-2 | 1.2 | 3 |
| G35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 |
| G35-2 | 1.2 | 4 |
| G40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 |
| G40-2 | 1.2 | 5.5 |
| G50-1 | 14 | 0.6 | 720 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50-2 | 1.2 | 7.5 |
| G60-1 | 22 | 0.6 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60-2 | 1.2 | 15 |
| G70-1 | 38 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 |
| G70-2 | 1.2 | 18.5 |
| G85-1 | 56 | 0.6 | 630 | 15 | 150 | 150 | 10 | 80 |
| G85-2 | 1.2 | 30 |
| G105-1 | 100 | 0.6 | 500 | 30 | 200 | 200 | 15 | 110 |
| G105-2 | 1.2 | 55 |
| G135-1 | 150 | 0.6 | 400 | 45 | 250 | 250 | 20 | 150 |
| G135-2 | 1.2 | 90
|
