一、SG型管道泵产品概述:
该系列管道泵是为管道增压输送,解决管道压力过低而研制的新颖泵,比目前应用卧式离心泵具有很大的优越性。由于采用机械密封,电机主轴直接安装叶轮,故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点,并可根据扬程与流量需要并串联使用。SG型管道泵由于采用机械密封,电机主轴直接安装叶轮,故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点,并可根据扬程与流量需要并串联使用。是为管道增压输送,解决管道压力过低而研制的新颖泵,比目前应用卧式离心泵具有很大的优越性。
二、主要用途:
1.SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷;暖水循环加压。使用温度80℃以下。
2.SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。
3.SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质,使用温度80℃以下。
4.SGB系列防爆管道泵适用于输送无腐蚀性液体,有甲烷或煤矿井下固定设备I类及工厂IIA、II B级,温度组别为 T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5.SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体,有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级,温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。
使用条件:
1、周围环境温度不超过+45℃。
2、水质为清水,不应有纤维或固体颗粒,对热水应为软水。
3、电源电压为380V,部分为220V。
4、进口管水压不大于3公斤/厘米2,不小于0.1公斤/厘米2。
5、介质温度:冷水不低于O℃。
注意:选用时应接使用介质的情况选择相应的型号:对于特殊介质,订货时应特别注明,以便我们帮助选择或特殊加工。
三、结构图
![](static/picture/637401506415609939490.jpg)
1 电机 2 泵体 3 叶轮 4 机械密封 5 垫圈 6 螺母

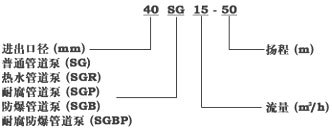

四、型号意义:
![](static/picture/637401506417169949824.jpg)
