ZCQ型系列磁力式自吸泵产品概述
ZCQ型自吸磁力传动离心泵（简称ZCQ型系列磁力式自吸泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想。
ZCQ型系列磁力式自吸泵工作原理
ZCQ型系列磁力式自吸泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。
ZCQ型系列磁力式自吸泵的主要性能参数
流量：3-50m3/h
扬程：12-50m
电机功率：0.37-15kW
使用温度：≤80℃(根据用户需求可定制达到≤200℃)
材质:1Cr18Ni9Ti (可定制304.316.316L材质)

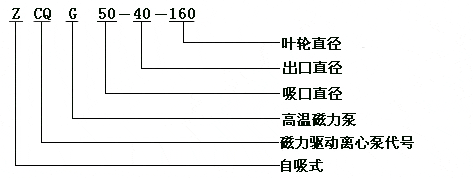

ZCQ型系列磁力式自吸泵型号意义
ZCQ型系列磁力式自吸泵性能参数表
型 号 | 口径 | 扬程
m | 流量
L/min | 电机功率
KW | 转速
r/min | 电压
V | 自吸性能
m/3分 |
进口
mm | 出口
mm |
ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 |
ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 |
ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 |
ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 |
ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 |
ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 |
ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 |
ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 |
ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 |
ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 |
注：泵体材质不锈钢(1Cr18Ni9Ti) |

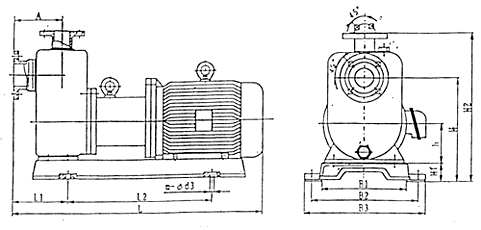

ZCQ型系列磁力式自吸泵安装尺寸图
ZCQ型系列磁力式自吸泵尺寸表
型号 | A | B1 | B2 | B3 | h | H | H1 | H2 | L | L1 | L2 | m-Φd |
ZCQ20-15-110 | 90 | 150 | 198 | 225 | 60 | 225 | 54 | 315 | 410 | 90 | 210 | 4--Φ18 |
ZCQ25-20-115 | 100 | 180 | 250 | 280 | 80 | 240 | 60 | 350 | 550 | 120 | 285 | 4--Φ12 |
ZCQ32-25-115 | 100 | 180 | 250 | 280 | 80 | 240 | 60 | 350 | 550 | 120 | 285 | 4--Φ12 |
ZCQ32-25-145 | 105 | 180 | 250 | 280 | 80 | 255 | 60 | 360 | 555 | 130 | 285 | 4--Φ12 |
ZCQ40-32-132 | 105 | 200 | 270 | 310 | 90 | 265 | 60 | 375 | 610 | 130 | 350 | 4--Φ14 |
ZCQ40-32-160 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4--Φ14 |
ZCQ50-40-145 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4--Φ14 |
ZCQ50-40-160 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4--Φ14 |
ZCQ65-50-145 | 145 | 280 | 345 | 390 | 132 | 315 | 60 | 440 | 760 | 210 | 360 | 4--Φ16 |
ZCQ65-50-160 | 150 | 280 | 345 | 390 | 132 | 345 | 60 | 475 | 775 | 185 | 360 | 4--Φ16 |
ZCQ80-65-125 | 170 | 280 | 345 | 390 | 132 | 446 | 60 | 510 | 80 | 220 | 360 | 4--Φ16 |
ZCQ80-65-160 | 180 | 350 | 420 | 470 | 160 | 480 | 100 | 650 | 1000 | 270 | 390 | 4--Φ18 |
